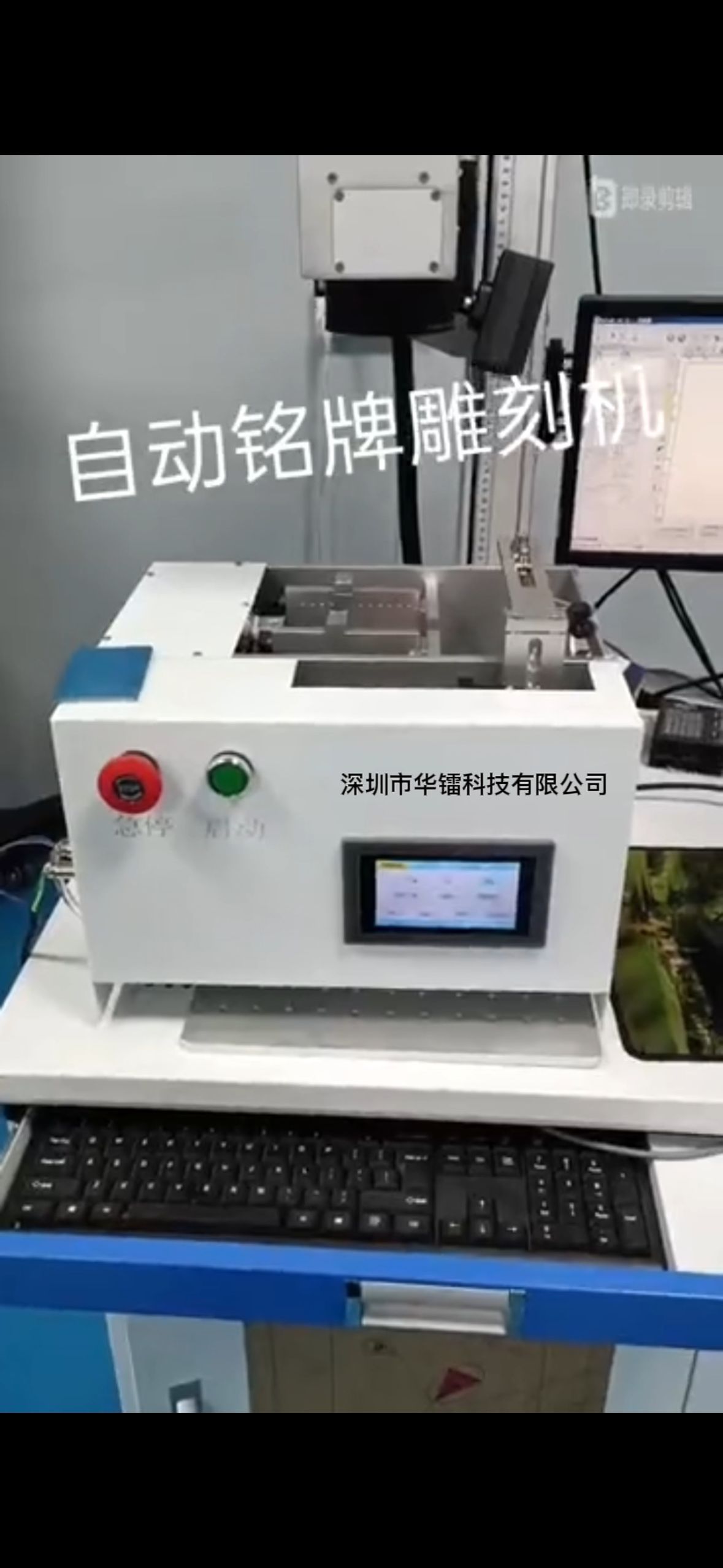

铭牌自动雕刻机

铝片自动上下料打标机，采用三菱FX3U系列PLC控制和金橙子简版卡控制，人机界面采用威纶触摸屏，界面参数设置灵活，各单位分解动作均可在触摸屏上面完成，方便设备调试。采用缓升机构及缓降机构进行自动上下料，当产品被移料机械臂吸走时，上料机构通过电机自动上升一个料厚，进行补料，同时下料机构亦是如此，当打完标后，产品自由落体掉下，下料机构自动下降一个料厚，保证下料高度一致。

      我们这台机器虽然是铝片打标机，但是同样类似的结构可以应用在不同的小板材打标应用上面，比如PCB板打二维码及LOGO信息等；适合于板材厚度较薄，版面较平整，材料整体刚性较强的产品，具有间歇性上料特性，上满一个料夹的料，根据打标时间，可以做到长时间无需人员看机，实现解放人手的目的，为客户节省人力成本，并保证产品加工的一致性；本机针对于铝片产品，料夹同时可上料100-160片，由于该铝片产品具有一边厚一边薄的特性，上料料夹及下料料夹的产品数量需根据产品特性确定，以放料100片计算，单次上料之后，整机加工时间为40分钟，完全可以做到一个人工看4-5台机的效果，对于批量生产的工厂具有很高的设备及人工利用率；本机可覆盖产品尺寸为长*宽=500*200---100*80MM .

      本设备可延伸至PCB行业，标牌行业等行业

2.铝片自动上下料打标机参数

3.铝片自动上下料打标机控制原理及配置

        铝片自动上下料打标机，采用三菱PLC及激光打标卡作为运动控制部分，用威纶触摸屏作为人机界面，步进电机加丝杆导轨以及气缸作为执行机构；设备能做到间歇性上料，能很好的节省人工，一盘料工作时间大概20-40分钟（预估时间）；

        主要工作流程如下：

       机器开机回零→设置相应运动参数→启动设备→等待上料机构上料→产品到位→机械臂抓取→打标工位二次定位→启动打标→打标完成→机械臂取料加下料→重复以上动作→一料夹取料完成→各工位复位→报警→等待上料启动

        设备主要配件清单：

4、应用行业及样品图片

设备主要应用于铭牌，铝片，PCB行业等
